Teknisk beskrivning av Elsystemet i Q.arne.gotchi.

 Vi drar ned till 16 x 16 lampor då det är lättare att adressera jämna binära tal.

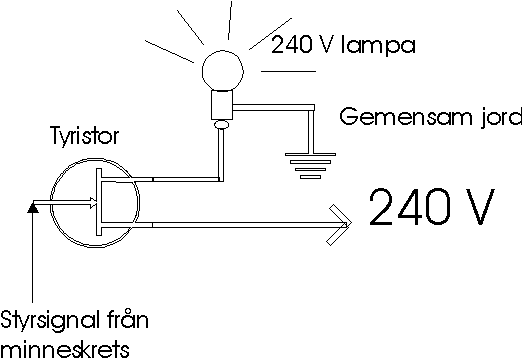

Drivning av lampor sker med tyristorer, dessa klarar mycket höga effekter och är samtidigt logik-styrda.

Från ELFA katalogen :
Logikstyrd Tyristor BT149D
Elfa - nr : 72-019-24
Pris (vid över 100 st) : 1:15 /st
Gränsvärden
Vdrm : 400 V
It : 0.8 A
Vgt : 0.8 V
Igt : 0.2 mA

Summa : 256 st + 22 i reserv => 278 * 1.15 = 320:-





Styrlogik

 Till styrlogiken används 33 st 8 bitars minnesbanker (parallella D-vippor).
Plus en 5 till 32 bitars demultiplexer(demux) och en 5 bitars räknare som räknar från 0 till 31.

Dessa kopplas som ett buss-system till parallellporten på en Laptop.
Minnena 33 st kan vara t.ex.
Logikkrets 573
Elfa – nr : 73-545-66
Pris för fler än 18 st: 3:37 /st => 33*3.37 = 111:-
Finns hos ELAB. Pris : 1.175/st => 33*1.125 = 37:-

Det finns inga 5 till 32 bitars demultiplexer i stället används 2 st 4 till 16 bitars.
Demultiplexer 2 st :
Logikkrets 154
Elfa – nr : 73-525-03
Pris : 21:50 /st => 2*21.50 = 43:-
Finns hos ELAB. Pris : 3.6/st => 2*3.6 = 7.20

Räknare 5 bitars finns ej färdig, utan den byggs av en Hex inverter och en hex D flip-flop.
Hex inverter krets 1 st
Logikkrets 04
Elfa – nr 73-502-18
Pris 3:90
Finns hos ELAB. Pris : 1:-

Hex D flip-flop krets 1 st
Logikkrets 174
Elfa - nr 73-528-18
Pris 6:50
Finns hos ELAB. Pris : 1.10




Vi behöver Experimentkort att löda alla kretsar på.
1 st med banor för bussen
100x160 Elfa - nr: 48-396-76. Pris 66:50
och
1 st med länkar för alla minneskretsar
100x160 Elfa - nr: 48-396-92. Pris 83:-

Vi behöver dessutom ha IC-socklar till alla kretsar. Av säkerhets skäl.
OBS dessa priser är endast via ELAB ty annars måste minst ett paket, ca 20 st, av varje sort köpas
33 st 20-pinnars * 0.60 = 20:-
2 st 24-pinnars * 0.75 = 1.50:-
2 st 14-pinnars * 0.40 = 1:-

Totalt styrningen, Exklusive lampor, socklar och kablar.
Elfa pris: 657 :-
Med hjälp av ELAB. Pris: 539:-



Summa El utrustning.

 256 lampor 240 V (helst matta-lampor, bländar ej)
256 lampsocklar
256 tyristorer
33 minneskretsar
2 demultiplexrar
1 Hex inverterare
1 Hex D flip-flop
2 st experimentkort
33 st 20-pinnars IC-socklar
2 st 24-pinnars IC-socklar
2 st 14-pinnars IC-sockel
kablage ca 256 m enkelledare för styrsignaler.
Max 50 m grövre enkelledare för 240 V.

Elverk 240 V
Transformator 5 V (eller åtminstone inom 5 till 30 V men då krävs en spänning regulator 10 kr)
