Vakuumsolfångare – effektiva även grå dagar

Solen skiner alltid i Sverige – på en vakuumsolfångare. Mazdon vakuumsolfångare tillvaratar solstrålning även en mulen dag eller en kall vinterdag. Det beror på vakuumsolfångarens lufttomma rör. Vakuumet hindrar den uppsamlade värmen från att strömma ut och blockerar samtidigt kall uteluft från att tränga in och kyla den instrålade värmen (termoseffekt).

Om vintern och riktigt "dåliga dagar" när solens strålar är svaga är det dock nödvändigt med kompletterande uppvärmning. Mazdon vakuumsolfångare kan anpassas till alla former av existerande uppvärmning som olja, el, ved, fjärrvärme m m.

Mazdon vakuumsolfångare-anläggning installeras så att värmen från solfångaren utnyttjas till att värma bruksvatten och till uppvärmning av radiatorer eller golvvärme.

Mazdon Vakuumsolfångare – så fungerar den

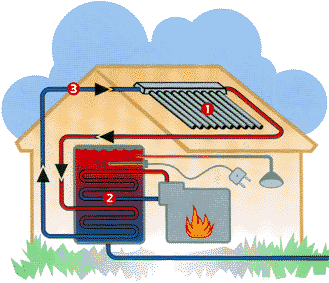

Mazdon solfångareanläggning består av tre huvuddelar.
En absorberande yta (1), en varmvattenbehållare (2) och ett slutet rörsystem (3) mellan den absorberande ytan och varmvattenbehållaren.

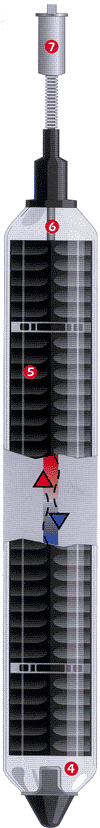

    Den absorberande ytan består av ett antal lufttomma glasrör (4) som var för sig innehåller en solfångare (5). Solfångaren absorberar värmen från solens strålar, och det lufttomma utrymmet hindrar värmen från att tränga ut igen.
    Längs solfångarens undersida löper ett tunt rör (6) som innehåller alkohol. Alkoholen hettas upp av instrålningen från solen, förångas och stiger till toppen av röret.
    Där sitter en kondensator (7) som tar upp värmen från de heta alkoholångorna och leder värmen, via en torr värmeväxling, till rörsystemet som innehåller en vätska bestående av vatten och frostskyddsmedel. Alkoholångorna i solfångaren som nu kyls ned, kondenseras och rinner åter ner i röret för att på nytt hettas upp och förångas. Värmeöverföringen återupprepas så länge instrålningen från solen fortsätter.
    Vätskan i rörsystemet som nu hettats upp, pumpas genom rörsystemet till varmvattenbehållaren och värmer upp vattnet i behållaren.
    Så länge temperaturen hos solfångaren är högre än temperaturen i tanken fortsätter cirukulationen i rörsystemet och värme förs till vattentanken.



Mazdon anläggningen levereras med en dator som känner av alla relevanta temperaturer som har att göra med anläggningens drift. Datorn styr anläggningen och kan programmeras efter individuella önskemål.
